中文版

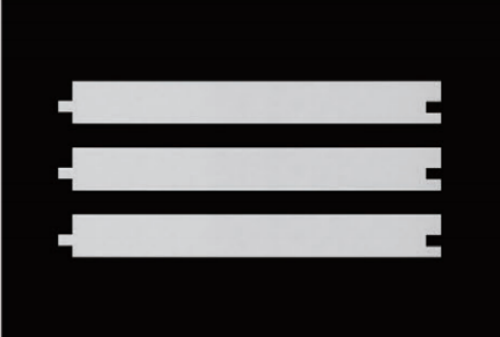

氧化铝纤维衬垫采用含量72%以上的氧化铝纤维制成，是一种优质的轻质耐高温多晶非膨胀型衬垫材料。具有优异的老化耐久性能、抗吹蚀性能及抗侵蚀性，耐温可达1300℃。现广泛用作汽车三元催化器衬垫材料，并且适用于各种封装技术，可提供客户定制性的设计解决方案。
公司产品现已通过IATF16949质量体系认证、欧洲REACH法规认证，取得SDS化学品安全说明书。
根据制备工艺不同，我司产品分为：DH100系列、AF100系列。
DH100系列PCW衬垫以氧化铝纤维为原料，经造纸工艺制备而成。具有良好的耐火度、抗拉强度及表面平整度，在高温工况下拥有优异的隔热保温性能。

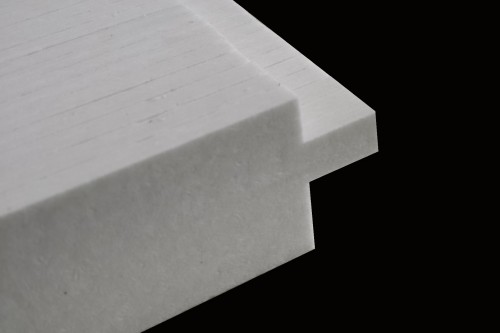

AF100系列PCW衬垫以氧化铝纤维为原料，经双面针刺工艺制备而成。具有低密度、低热导率、低热膨胀系数等特点，同时具有优异的高温力学性能、化学稳定性、电绝缘性、抗蠕变性、抗热震稳定性。在高温工况下拥有优异的隔热保温性能，可在较极端环境下长期使用。
产品结构：氧化铝纤维和粘合剂组成
纤维含量：90~95%
粘合剂含量：5~10%（Avg：7.5%）

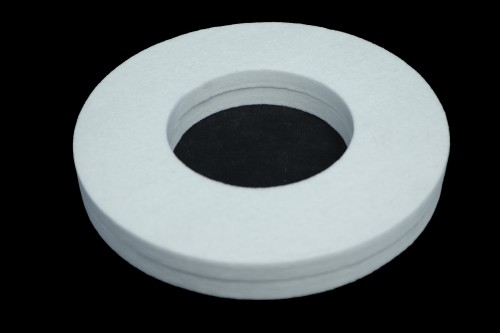

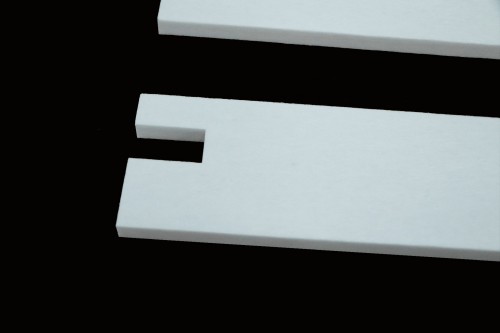

可根据客户要求定制
| 面密度 (g/m²) | 面密度范围 (g/m²) | 厚度 (mm) | 厚度范围 (mm) |
|---|---|---|---|
| 1200 | 1080~1320 | 8 | 7.2~8.8 |
| 1400 | 1260~1540 | 9.4 | 8.5~10.3 |
| 1600 | 1440~1760 | 10.7 | 9.6~11.8 |
| 1800 | 1620~1980 | 12 | 10.8~13.2 |
| 2000 | 1800~2200 | 13.4 | 12~14.7 |
| 2200 | 2025~2475 | 14.7 | 13.5~16.5 |
| 2400 | 2160~2640 | 16 | 14.4~17.6 |
| 性能 | 测试方法 | 技术指标 |
|---|---|---|
| 化学结构Al₂O₃:SiO₂（%） | GB/T 6900-2016 | 72: 28 |
| 外观 | GB/T 10220-2012 | 白色、毯状，无缺陷、杂质 |
| 矿物结构 | XRD | δ-Al₂O₃ / Mullite |
| 渣球含量（%）（≥45μm） | GB/T 5480-2017 | ≤2 |
| 含水率（%） | GB/T 27761-2011 | ≤2 |
| 烧失率（%） | GB/T 32179-2015 | 0.5 ~ 3.0 |
| 平均纤维直径（μm） | GB/T 5480-2017 | 4.5 ~ 7.5 |
| 加热永久线变化（%） | GB/T 17911-2018 | 1400℃×24h≤1% |
| 导热系数（W/m·k） 1100℃ | GB/T 17911-2018 | 0.131 |
| 拉伸强度（KPa） | GB/T 17911-2018 | ≥120 |
| 老化性能（KPa） | P1000,900/550℃ @0.4GBD/KPa | ≥70 |
| 吹蚀量（%） | @0.3GBD/% | ≤1% |
| 开裂等级 | Φ80 圆筒工装 | ≤II级 |

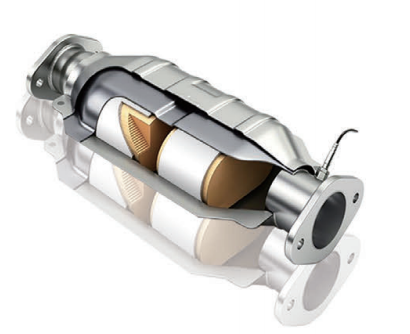

东珩三元催化器衬垫广泛应用于车辆尾气排放系统，实现对蜂窝陶瓷载体的保护和密封。
汽油车：
TWC（三元催化转换器）/ GPF（汽油颗粒捕捉器）
柴油车：
DOC（柴油氧化催化剂）/ DPF（柴油颗粒捕捉器）
SCR（选择性催化还原器）
